杭州塑膠跑道施工公司寶力體育定位劃線控制要點

杭州寶力體育塑膠跑道施工公司定位劃線控制要點主要包括兩圓心的定位、兩直段的定位、兩彎道的定位以及各起跑線接力線等的定位，我們來了解一下詳情。

1、兩圓心的定位：用銅芯樁作永久性固定，兩圓心間距  值最好比設計值大2-4MM，如：半徑36.5M的跑道兩圓心設計間距值為84.39M,實際測量放線時，以放大到84.392-84.394之間為宜；半徑37.898M的跑道兩圓心設計間距值為80M，實際測量放線時，以放大到80.002-80.004M為宜。塑膠跑道施工公司放大圓心距的目的是為了減小塑膠劃線完成后可能出現的負誤差。

2、兩直段的定位：兩圓心定準后，全站儀分架設在兩圓心處，以各自擺設點為基準點，另一圓心為照準方向盤左逆時針方向測設90度，反轉目鏡，測設另一切點。完成后，盤右法再按此步驟測設一次，檢驗第一次與第二次測試結果是否有出入，檢驗儀器度盤讀數是否存在偏差。如有偏差，則反復觀測多次，以檢驗到底是由于人為引起誤差，還是儀器本身存在誤差，若是后者，則需校正。

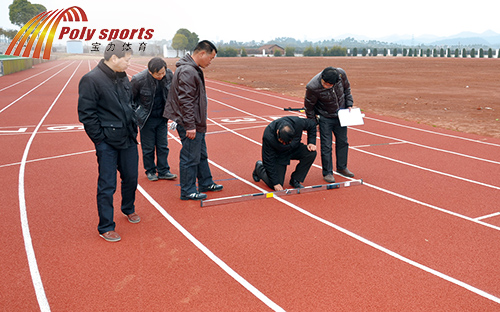

3、兩彎道的定位：彎道定位一般采用鋼尺丈量法。所選鋼尺必須經過專門鑒定機構的鑒定，因?yàn)槊堪唁摮叩睦煜禂?shù)以及在各溫度下熱脹冷縮的變化也是不一樣的。舉例而言：有一把新買的鋼尺 ，尺長為50M，經鑒定在20攝氏度，50N的外力作用下拉出來的距離為標準值X（拉），那么在30攝氏度的情況下會是怎樣呢？大家都知道熱脹冷縮這個道理，隨著外界溫度的不斷升高，尺子受溫度的影響也不斷的膨脹、變長，拉出來的距離也相對而言比實際變長了。也就是說你本想拉X（實）米的距離，結果你在30攝氏度的環境下以50N的拉力按尺面讀數拉了X（拉），值得注意的是你此時拉出來的X（拉）并不是你想要拉X（實）的距離，X（拉）大于X（實），這個變化是微小的，也就在幾毫米左右，但由此計算出來的跑道400M周長的誤差對允許4CM的正誤差的影響卻是非常之大，所以對溫度的調差（溫度改正數）及尺長的調差（尺長改正數）不得不引起塑膠跑道施工公司每位劃線員的高度重視。

注意事項：
溫度升高，尺子變長，拉出來的距離比實際要的距離長；
溫度降低，尺長邊短，拉出來的距離比實際要的距離短。
鋼尺經過鑒定以后，開始進行跑道彎道定位了。
假設我們所要?jiǎng)澋呐艿朗且粋€(gè)R（半徑）為36.5的場地線，那么在均勻50N外力、鋼尺經檢定的情況下，按計算長度以放大到2-3MM為宜，但不能過大，以確保400M周長在+4CM誤差內，不出現負誤差。
舉個例子；有一把尺上標注為50M的鋼尺經檢定，在溫度20攝氏度，均勻50N外力作用下，尺子實際長度為49.998M。各尺段實際如下：
0-10m段—-0.0003MM   10-20M段—-0.0004MM
20-30M段—-0.0004MM  30-40M段—-0.0005MM
40-50M段—-0.0004MM
尺子受溫度變化的影響如下：
21度—— +0.0003MM    22度——+0.0005
23度—— +0.0007      24度—— +0.001
28度—— +0.002       32度—— +0.003
36度—— +0.004       40度—— +0.005
16度—— -0.001       12度—— -0.002
8 度—— -0.003        4 度—— -0.004
0 度—— -0.005
假設現在我們?cè)?攝氏度的情況下需要定R=36.5M彎道這條圓弧線，那么實際塑膠跑道施工公司應該量的尺上讀數是36.5-0.001+0.004+0.002=36.505
  注：0.001———尺長改正數；
0.004———溫度改正數
0.002———定位時人為放大2-3MM
36．505——實際放線時的尺上數據。
圓弧線按此法定位。

4、各起跑線接力線等的定位：按計算數據，用全站儀分別打出個起跑線對應角度。
